MAS-100 Libra®

Automatisierte passive Luftkeimsammlung mit Sedimentationsplatten

Der MAS-100 Libra® automatisiert die Handhabung von Sedimentationsplatten im passiven Luftmonitoring. Der vollautomatische Sedimentationsplattenwechsler reduziert damit manuelle Eingriffe in kritischen Bereichen, senkt das Risiko von Kreuzkontaminationen und erhöht die Reproduzierbarkeit von Expositionszeiten.

Durch den automatischen Plattenwechsel, die einfache Integration in das Isolator-HMI und die lückenlose Dokumentation unterstützt das System die Umsetzung einer Annex-1-konformen Kontaminationskontrollstrategie.

Demo-Termin buchen Video Monitoring Journey

Bewährte Methodik. Jetzt automatisiert.

MAS-100 Libra exponiert automatisch bis zu sechs 90 mm Sedimentationsplatten über einen Zeitraum von bis zu 24 Stunden. Dadurch werden automatisierte Prozesse deutlich seltener unterbrochen. Das Bedienpersonal gewinnt Zeit für wertschöpfende Aufgaben, während Anlagenbetreiber:innen von höherer Systemverfügbarkeit profitieren – bei einer unveränderten, regulatorisch anerkannten Messmethodik mit Sedimentationsplatten.

Die automatisierte Platten- und Deckelhandhabung minimiert das Hantieren in der kritischen Zone. Dadurch sinkt das Risiko unbeabsichtigter Kontaminationen und Bedienungsfehler.

Gleichzeitig bleiben Expositionsdauer, -position und -reihenfolge der Platten konstant, was die Vergleichbarkeit der Messergebnisse verbessert. Die konfigurierbare Messzeit mit optionaler Verzögerung sowie wählbare Lade-, Entlade- und Messpositionen ermöglichen dabei eine präzise Anpassung an Produktionsprozesse.

Vertrauen Sie auf korrekt dokumentierte Daten und eine zuverlässige Alarmierung: Das MAS-100 Libra lässt sich direkt in das HMI des Isolators integrieren. Expositionszeiten, Plattenreihenfolge und Positionen werden automatisch erfasst, bei Abweichungen wird ein Alarm ausgelöst. Damit entfällt die fehleranfällige manuelle Zusammenstellung dieser Details und der Abgleich mit bereits inkubierten Platten.

Die lückenlose Dokumentation unterstützt Audits und vereinfacht den Nachweis, dass Sedimentationsplatten genau so exponiert wurden, wie es SOPs vorgeben.

Das MAS-100 Libra wurde nach GAMP 5 entwickelt. Das automatisierte Handling der Sedimentationsplatten erleichtert die Umsetzung der im EU GMP Annex 1 geforderten Kontaminationskontrollstrategie.

Seine geringe Partikelemission erfüllt die strengen Kriterien für Umgebungen der Reinraum-Klasse A. Zudem lässt sich das Instrument mit H2O2 dekontaminieren. Die hervorragenden Fliesswiderstandseigenschaften des Aufbaus verursachen minimale Turbulenzen und eliminieren das Risiko eines Rückflusses auf die exponierte Agarplatte.

Feature-Highlights des MAS-100 Libra

Flexibler Einsatz

Fixe Installation in Isolatoren/RABS via Triclamp-Montage, mobil auf Tisch/Stativ in Reinräumen

Integration ins Isolator-HMI

Korrekte Dokumentation, zuverlässige Alarmierung

Kompaktes Design

Einfache Integration in bestehende Isolatoren/RABS – mit STEP-File für die Planung

MBV

24-Stunden-Probenahme

Automatischer Wechsel von bis zu sechs 90-mm-Platten ohne manuellen Eingriff

100% vergleichbare Ergebnisse

Konstante Platten-Reihenfolge, Expositionsposition und -dauer

Browserbasierte Konfiguration

Einfach wählbare Messzeit, Verzögerung und Position

Neugierig geworden?

Sprechen Sie mit uns!

Validierung nach GAMP 5

Flexible Handhabung von Agarplatten:
Getestet mit einer Vielzahl von 90 mm Standard- und verschliessbaren Platten.

Hervorragende Fliesswiderstandseigenschaften:
Minimale Turbulenzen ohne das Risiko eines Rückflusses auf die exponierte Agarplatte.

Geringe Partikelemission:
Entspricht den strengen Kriterien für die Partikelemission in Umgebungen der Klasse A.

H202-Kompatibilität:
Bewiesen durch strenge Tests mit enzymatischen und biologischen Indikatoren.

Erweiterte Fehlerbehandlung:
Ausgestattet mit intelligenten Fehlererkennungssystemen, die Betriebsprobleme erkennen und eine nahtlose Leistung gewährleisten.

Flexible Einsatzmöglichkeiten im Reinraum und Containment

Der Sedimentationsplattenwechsler MAS-100 Libra kann flexibel eingesetzt werden: fest installiert direkt im Containment oder frei im Reinraum auf einer festen Unterlage. Dies ermöglicht eine nahtlose Integration in unterschiedliche Reinraumkonzepte.

Produktspezifikationen

Material:
Edelstahl - Blech: 1.4404, Frästeile:1.4435

Abmessungen:
Höhe 287 mm, Breite 256 mm, Tiefe 139 mm

Benötigte Stellfläche:
356 cm2

Gewicht:
5.3 kg

Plattenkompatibilität:
90 mm Standard- und verschliessbare Agarplatten

Kapazität:
1 bis 6 Agarplatten pro Lauf für bis zu 24 Stunden autonome Probenahme

Durchschnittliche Zeit für Agarplattenwechsel:
1 Minute

Besondere Merkmale:

  • Betriebstemperatur 0 bis +40 °C
  • H₂O₂ kompatibel
  • Eingangsspannung 24 V ±10 %
  • Leistungsaufnahme <48 W
  • Überspannungsschutz Kategorie 1
  • Konfiguration über die Browser-Benutzeroberfläche ohne externe Softwareinstallation
  • Integration in ein SCADA-System oder ein ähnliches Steuerungssystem
  • Steuerschnittstellen:
    • digitale Eingangs-/Ausgangskanäle
    • Modbus TCP
  • Wählbare Lade- und Entladeposition
  • Wählbare Messposition (links oder rechts)
  • Konfigurierbare Messzeit
  • Optionale Verzögerung der Messung
        • MAS-100 Libra Sedimentationsplattenwechsler
        • Tri-clamp Verbindung
        • Tri-clamp Dichtung
        • Sicherheitsdatenblatt
        • Test Report
        • Quick Start Guide

        Optionales Zubehör:

        • Instrumentenständer
        • Stecker Set
        • Fernbedienungsknopf
        • Zusätzlicher Tri-clamp-Anschluss
        • Zusätzliche Tri-clamp-Dichtung

          FAQ

          Die Anzahl der geladenen Agarplatten kann bei jedem Durchlauf variieren und muss nicht konfiguriert werden. Nach dem Laden überprüft das MAS-100 Libra, wie viele Agarplatten vorhanden sind. Das MAS-100 Libra kann jede Anzahl von Agarplatten von 1 bis 6 verarbeiten.

          Das MAS-100 Libra kann über verschiedene Kommunikationsschnittstellen in untergeordnete Systeme integriert werden. Modbus TCP, RESTful API über RJ45 Ethernet und digitale Ein-/Ausgabekanäle sind im Gerät enthalten

          Das MAS-100 Libra verfügt über ein Alarmsystem, d.h. in einem solchen Fall wird ein Alarm ausgelöst. Wenn das Gerät in das HMI-System der Abfülllinie integriert ist, wird das entsprechende System gemäss dem internen Protokoll einen Alarm auslösen. Alle Fehlerereignisse werden im Logfile des Instruments aufgezeichnet. Im User Manual ist eine Liste möglicher Fehler verfügbar, zusammen mit einer Beschreibung, wie diese zu beheben sind.

          Sie haben mehr Fragen? Weitere Fragen und Antworten finden Sie hier.

          Zu den FAQ

          Downloads

          Vorschaubild PDF:
          Broschüre


          Die wichtigsten Merkmale des Plattenwechselsystems MAS-100 Libra

          Vorschaubild PDF:
          Application Note


          Validierung der VHP-Dekontamination des MAS-100 Libras

          Vorschaubild PDF:
          Application Note


          Visualisierung des Luftstroms des MAS-100 Libras mittels CFD-Studie (Computational Fluid Dynamics)

          Vorschaubild PDF:

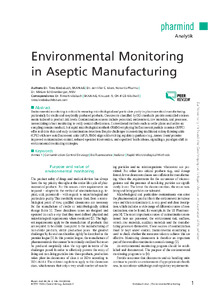

          Fachbeitrag


          MAS-100 Libra: die Zukunft der kontinuierlichen Reinraumüberwachung

          Dokumente auf Anfrage

          STEP FILE

          Technisches 3D-Modell des MAS-100 Libras für eine detaillierte Integration in Ihre Planungsprozesse

          Step File anfragen »

          ROI KALKULATION

          MAS-100 Libra Business Case - Bestimmen Sie den Zeitpunkt Ihres Return on Investments

          ROI Kalkulation anfragen »

          ANFORDERUNGSSPEZIFIKATION

          Anforderungsspezifikation (User Requirement Specification, URS) für den Erwerb des MAS-100 Libra

          URS anfragen »

          VALIDATION SUMMARY

          Zusammenfassung der Validierung des MAS-100 Libra

          Validation Summary anfragen »
